全纖維節能節電臺車爐的電器控制介紹
摘要：豐泰爐業的全纖維臺車爐采用節能型標準控制柜,主控系統控制柜采用國際最流行GGD立式800*600*1800組合控制柜來操控.

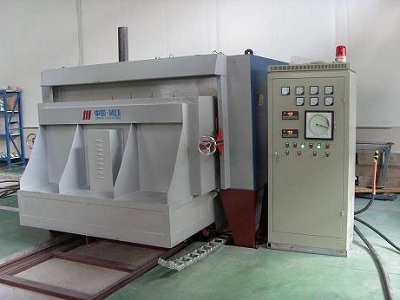

豐泰爐業的全纖維節能節電臺車爐采用節能型標準控制柜,主控系統控制柜采用國際流行GGD立式800*600*1800組合控制柜來操控。退火爐的控制柜外表噴涂電腦色或淺駝色。電控面板上裝有電流表、電壓表、溫度控制儀、可控硅調功器、溫度記錄儀及控制開關等。
全纖維節能型臺車爐(等溫淬火)的溫度控制主回路采用大功率雙向可控硅過零調功觸發，可控硅采用風冷形式，設有過載、過熱及過流保護等功能。此調節功能分自動及手動模式，自動可與各區的控溫表形成自動控溫過程。手動與各區的控溫儀表脫機，手動調節各區的功率。在自動或手動模式中有限制加熱功率等功能。溫度控制儀表選用先進的上海國龍公司TCW系列高精度數顯PID自整定型儀表，具有多量程輸入，溫度任意設定，多種報警功能。溫度信號通過熱電偶接收來的毫伏信號經放大運算再換算后，數顯儀表輸出4-20mA電流信號，再由可控硅調功器調節可控硅的脈沖數，控制精度正負2℃。該溫度控制配有熱電偶修正功能、功率限制功能及超溫報警功能。當爐門打開時自動切斷加熱主電路，實現聯鎖保護。
節能型全纖維臺車爐(等溫淬火)的爐溫記錄采用上海大華有紙記錄儀，燃?xì)鉄崽幚頎t對升溫及保溫時間過程實時打印曲線、記錄溫度，同時對加熱主回路實現監控作用，有效地監視整個生產工藝。
